產品概述

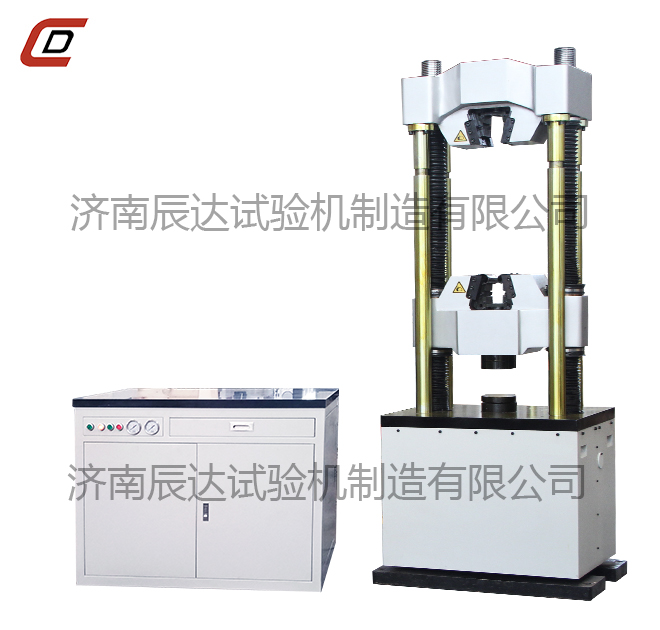

60噸液壓萬能拉力試驗機采用油缸下置雙空間結構，其中：上橫梁與中橫梁之間為拉伸空間，主要進行對試樣的拉伸試驗；工作臺與中橫梁之間為壓縮空間，可實現對試樣的壓縮、彎曲、剪切等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。
該60噸液壓萬能拉力試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，配備相應的夾具可用于其他類型試樣的拉伸、壓縮、彎曲、剪切、抗折等試驗。
由控制器、伺服閥、負荷傳感器、位移傳感器器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
液壓萬能試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
試驗參數通過計算機采集和軟件處理，能自動控制試驗過程和自動求出試驗結果。由計算機屏幕屏幕實時顯示試驗曲線和試驗結果，并可打印試驗報告和試驗曲線。
技術參數：
| 規格型號 | 60噸液壓萬能拉力試驗機 |
| 最大負荷（kN） | 600 |
| 試驗機準確度等級 | 1級 |
| 試驗力示值相對誤差 | ±1％以內 |
| 試驗力測量范圍 | 1％－100％FS |
| 變形測量范圍 | 1%--100%FS |
| 變形示值相對誤差 | ±1％以內 |
| 應力加載速率范圍 | 1-100mpa/S |
| 主油缸活塞行程 | 250 |
| 主油缸活塞上升速度(mm/min) | 0～90 |
| 中橫梁升降速度(mm/min) | 300 |
| 立柱數 | 6 |
| 立柱間有效距離 | 510 |
| 最大拉伸空間 | 700 |
| 最大壓縮空間 | 700 |
| 圓試樣夾塊的夾持范圍 | Φ10～Φ40 |
| 板試樣夾持厚度 | 2～30 |
| 壓板尺寸 | 150 |
| 主機外形尺寸（長×寬×高，mm） | 940*650*2400 |
| 油源外形尺寸（長×寬×高，mm） | 1250×600×900 |
| 總功率（kW） | 4 |
| 重量 | 2500 |
