液壓萬能試驗機的產品設備有很多，下面跟著小編一起來認識一下WAW-1000D液壓萬能試驗機和600KN微機控制電液伺服液壓式萬能試驗機的產品概述以及技術參數有哪些吧!

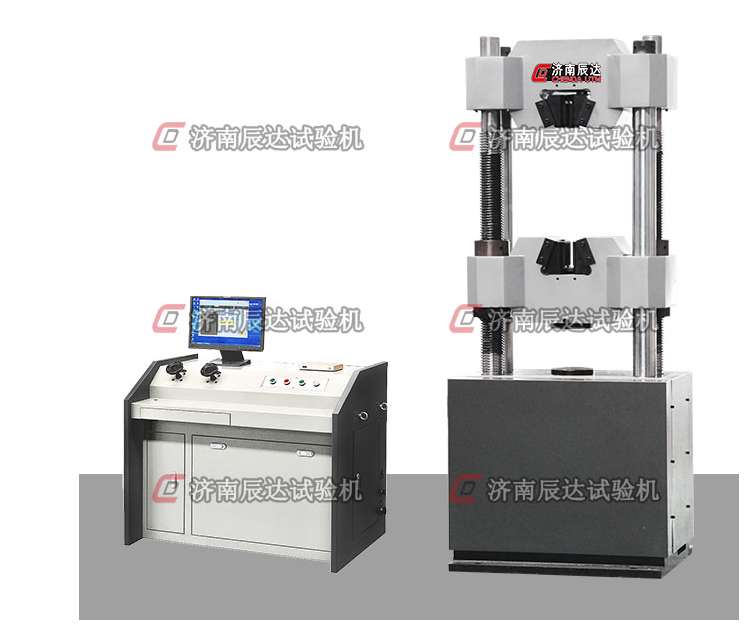

一、WAW-1000D液壓萬能試驗機

1、產品概述：

濟南辰達WAW-1000D液壓萬能試驗機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。

試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。

適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。

2、產品的制造和檢驗標準

GB/T 16826-2008 《電液伺服萬能試驗機》;

GB/T 2611-2007 《試驗機 通用技術要求》;

JB/T 6146-2007 《引伸計 技術條件》;

GB/T 13634-2008 《單軸試驗機檢驗用標準測力儀的校準》;

GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》;

GB/T 16825.1-2008 《拉力和壓力試驗機測力系統的檢驗與校準》;

JJG 139-2014 《拉力、壓力和萬能試驗機》;

JJG 1063-2010 《電液伺服萬能試驗機》。

3、主要性能技術指標

序號項 目 名 稱參 數

1最大試驗力kN1000

2試驗力示值相對誤差≤示值的±1%

3試驗力測量范圍最大試驗力的2%~100%

4等速應力控制范圍(N/mm2·S-1)2~60

5等速應變控制范圍0.00025/s~0.0025/s

6等速位移控制范圍(mm/min)0.5~50

7夾緊方式液壓夾緊

8圓試樣夾持直徑范圍mmΦ13～Φ60

9扁試樣夾持厚度范圍mm0~40

10扁試樣夾持寬度mm110

11最大拉伸試驗空間mm610

12最大壓縮試驗空間mm560

13控制柜外形尺寸mm1200×620×850

14主機外形尺寸mm860*740*2239

15電機功率kW2.5

16重量kg3500

17立柱凈間距500

18上下壓盤尺寸mm202*202

19彎曲支棍間距mm300

20彎曲支棍寬度mm140

21容許彎曲度mm100

22最大活塞行程mm200

23活塞最大移動速度mm/min約80

24試驗空間調整速度mm/min約150

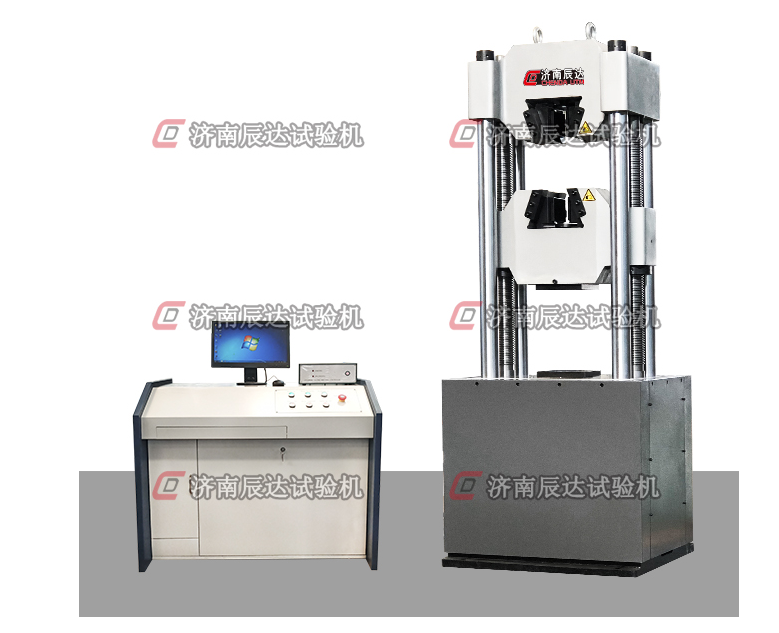

二、600KN微機控制電液伺服液壓式萬能試驗機

1、產品簡介

(1)WAW-600B型微機控制電液伺服萬能試驗機是一款通用型液壓萬能試驗機，采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，由試驗機主機、油源(液壓動力源)、測控顯示系統、試驗夾具四部分組成，最大試驗力600kN，試驗機準確度等級為1級。

(2)該試驗機是一種通用性產品，主機采用雙試驗空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁設有外置式液壓控制的楔形夾緊鉗口，標準機型配有V型和平面型夾塊用于夾緊圓試樣和平板試樣做拉伸試驗;標準機型的下橫梁底端配有上壓板，試臺上設有下壓板，可直接做金屬和橡膠類壓縮試驗。

2、技術參數

序號項 目 名 稱參 數

(1)最大試驗力kN600

(2)試驗力示值相對誤差≤示值的±1%

(3)試驗力測量范圍最大試驗力的2%~100%

(4)等速應力控制范圍(N/mm2·S-1)2~60

(5)等速應變控制范圍0.00025/s~0.0025/s

(6)等速位移控制范圍(mm/min)0.5~50

(7)夾緊方式液壓夾緊

(8)圓試樣夾持直徑范圍mmΦ13～Φ40

(9)扁試樣夾持厚度范圍mm0~30

(10)扁試樣夾持寬度mm80

(11)最大拉伸試驗空間mm590

(12)最大壓縮試驗空間mm540

(13)控制柜外形尺寸mm850*1200*1400

(14)主機外形尺寸mm776*650*1980

(15)電機功率kW2.1

(16)質量kg1800

(17)立柱凈間距480

(18)上下壓盤尺寸mmΦ140

(19)最大活塞行程mm200

(20)活塞最大移動速度mm/min約80

(21)試驗空間調整速度mm/min約150

3、使用環境

溫度在10~35℃范圍內，其溫度波動應不大于2℃/h;

相對濕度低于80%;

電源電壓變動幅度應不超過額定電壓的±10%;

電源380V 三相四線制，頻率50Hz;

在無明顯電磁場干擾的環境中;

周圍無震動、無腐蝕性介質;

試驗機周圍應留有不小于 0.7m 的空間，其工作環境整潔、無灰塵;

在穩固的基礎上正確安裝，水平度為0.2/1000。

以上是關于液壓萬能試驗機的相關內容介紹，如需了解更多相關內容，請持續關注本站!
